技術紹介
主な設備及び工程
熱間鍛造製造工程
| ステージ | 公定名 | 工程図 | 重点管理 | 備考 |
|---|---|---|---|---|
| #10 | 原材料入荷 |  |
スチール種別カラー管理 <異種混入防止> |
成分分析器 |
| #20 | 切断 |  |
切断重量管理 切断角管理 |
 |
| #30 | 加熱 |  |
加熱温度E/PROOF 冷却水温度E/PROOF |
 |
| #40 | 鍛造 |  |
寸法管理 外観検査 |
 |
| #50 | 熱処理 |  |
組織管理(B級以上) 硬度管理 |
 |
| #60 | 磁粉探傷 |  |
クラック・重なり検出 A1試片確認 磁気テープ8マス以上 |
 |
| #70 | 後処理/梱包 |  |
BURR除去 計量システム梱包 |
- |
| #80 | 最終検査 |  |
寸法検査 硬度E/PROOF 組織検査 |
 |

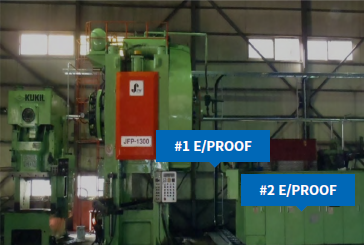

ERROR PROOF 現況
| 工程 | #1 ERROR PROOF (素材の加熱温度) |
#2 ERROR PROOF ((冷却水入出口温度) |
記録管理 |
|---|---|---|---|
| 450TON PRESS | ◎ | ◎ | 電算記録の保管 |
| 750TON PRESS | ◎ | ◎ | 電算記録の保管 |
| 1300TON PRESS | ◎ | ◎ | 電算記録の保管 |
| 2500TON PRESS | ◎ | ◎ | 電算記録の保管 |
